Conception de murs de soutènement à Colombes : expertise géotechnique rigoureuse

Un projet de parking souterrain sur l'avenue Henri Barbusse nous a récemment confrontés à une couche de sables de Beauchamp très compacts surmontant des argiles plastiques. La nappe perchée oscillait à 3,20 mètres de profondeur en période hivernale. Un essai CPT enregistrait une résistance de pointe de 14 MPa dans les sables, mais les argiles sous-jacentes affichaient une cohésion non drainée de seulement 45 kPa. Cette configuration, typique des versants de la boucle de la Seine, exige une attention particulière pour la conception de murs de soutènement. Le bureau d'études nous a transmis les plans de terrassement le mardi. Le vendredi, notre équipe était sur site avec le pénétromètre statique. Nous avons corrélé les données CPT avec des sondages SPT réalisés à 6 mètres de profondeur pour caler le modèle géotechnique. La conception de murs de soutènement à Colombes intègre systématiquement l'effet de la nappe sur les poussées hydrostatiques.

Un mur poids sur sol compressible sans étude préalable, c'est 70 % de risque de pathologie structurelle dans les cinq premières années.

Méthodologie et portée

Colombes culmine à 35 mètres NGF et sa densité urbaine dépasse les 8 500 habitants par kilomètre carré. Cette pression foncière pousse les maîtres d'ouvrage à optimiser chaque mètre carré de sous-sol. La conception de murs de soutènement mobilise des coefficients de poussée ka calculés selon la méthode de Coulomb pour les sols pulvérulents. Voici nos paramètres de contrôle systématique :

Cohésion effective c' : déterminée à l'appareil triaxial consolidé drainé (CD) sur échantillons intacts prélevés au carottier à piston stationnaire.
Angle de frottement interne φ' : essais à la boîte de cisaillement direct sur sables et graves, avec correction de dilatance selon Bolton.
Masse volumique γ : mesurée par pesée hydrostatique sur chaque carotte, valeur critique pour le calcul des contraintes verticales totales.
Pression interstitielle u : suivi piézométrique sur 30 jours minimum avant validation du niveau de nappe de projet.
Module de réaction ks : déduit de l'essai pressiométrique Ménard, indispensable pour le dimensionnement des butons précontraints.

Considérations locales

Le contraste entre les alluvions anciennes drainantes et les poches d'argile plastique caractérise le sous-sol de Colombes. En période de crue décennale de la Seine, le toit de la nappe remonte brutalement de 2 mètres en 48 heures. Un mur de soutènement mal drainé subit alors une poussée hydrostatique additionnelle de 20 kPa par mètre de hauteur. C'est considérable. Nos calculs intègrent un coefficient partiel γG,dst de 1.35 sur les actions déstabilisatrices, conformément à l'annexe nationale française de l'Eurocode 7. La vérification au glissement sous séisme suit l'arrêté du 22 octobre 2010 avec une accélération de référence agr de 0.7 m/s² en zone 2. La rupture par renversement est contrôlée avec une excentricité maximale de B/6.

Paramètres techniques

Paramètre	Valeur typique
Coefficient de poussée active ka (Coulomb, δ=2/3 φ')	0.22 – 0.35
Cohésion non drainée cu (argiles yprésiennes)	35 – 90 kPa
Angle de frottement φ' (sables de Beauchamp)	33° – 38°
Module pressiométrique EM (alluvions grossières)	8 – 22 MPa
Poids volumique γ (remblais anthropiques)	17.5 – 19.0 kN/m³
Perméabilité k (sables et graviers)	10⁻⁴ – 10⁻⁶ m/s

Services techniques associés

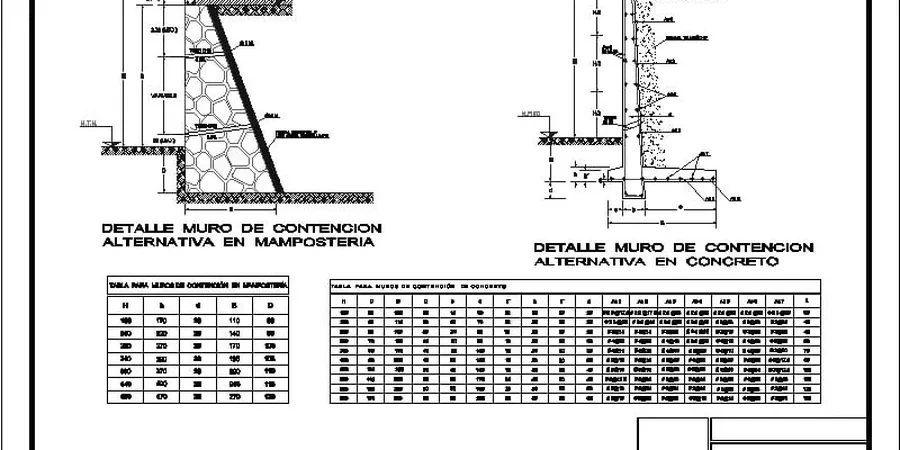

Dimensionnement de murs poids et cantilever

Calcul complet aux ELU et ELS selon Eurocode 7. Vérification du poinçonnement sous semelle, glissement base-fondation, renversement et stabilité générale. Note de calcul avec modélisation aux éléments finis si le profil de sol est hétérogène.

Reconnaissance géotechnique préalable

Sondages pressiométriques Ménard, essais CPT, sondages SPT au carottier fendu. Prélèvement d'échantillons intacts pour essais triaxiaux consolidés drainés (CD) et non drainés (CU+u). Détermination des paramètres de résistance de pic et résiduels.

Normes applicables

NF EN 1997-1:2005 (Eurocode 7 – Partie 1 : règles générales), NF EN 1997-2:2007 (Eurocode 7 – Partie 2 : reconnaissance des terrains), NF EN 1998-5:2005 (Eurocode 8 – Partie 5 : fondations, soutènements), NF P 94-270:2020 (Calcul des ouvrages de soutènement renforcés par armatures métalliques), Arrêté du 22 octobre 2010 (zonage sismique France – zone 2 pour Colombes)

FAQ

Quel délai pour une étude de mur de soutènement à Colombes ?

La phase terrain dure 2 à 3 jours avec un pénétromètre statique 20 tonnes et un atelier de sondage pressiométrique. Les essais en laboratoire occupent 10 jours ouvrés supplémentaires : consolidation, cisaillement triaxial CD, identification GTR. Le rapport de dimensionnement est livré sous 3 semaines à compter de la commande.

Combien coûte une étude de conception de mur de soutènement ?

Pour un mur courant de 3 à 5 mètres de hauteur retenue à Colombes, le budget complet (reconnaissance in situ, essais labo, note de calcul Eurocode 7) se situe entre €1 040 et €3 360. Le montant précis dépend du linéaire de soutènement et du nombre de sondages requis.

Quelles normes appliquez-vous pour le dimensionnement ?

Nous appliquons strictement la NF EN 1997-1 pour les vérifications géotechniques, la NF EN 1998-5 pour les dispositions parasismiques, et la NF P 94-270 pour les murs en sol renforcé. L'arrêté du 22 octobre 2010 fixe l'accélération nominale de référence pour Colombes en zone de sismicité 2 (faible).
